三菱plc編程-累計按鈕通斷次數的梯形圖程序

點擊：12531 日期：2019-01-18 選擇字號：小 中 大

三菱plc基本指令編程-累計按鈕通斷次數的梯形圖程序


控制要求


當按鈕按下10次時，點亮指示燈。當按鈕再按10次時，指示燈滅。

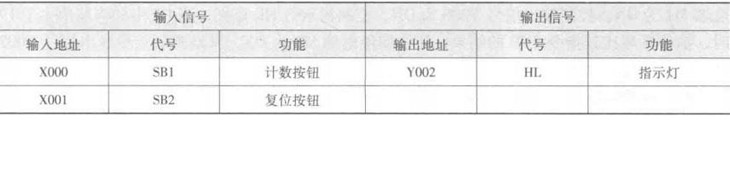

I/O分配


三菱plc基本指令編程


累計按鈕通斷次數I/O分配

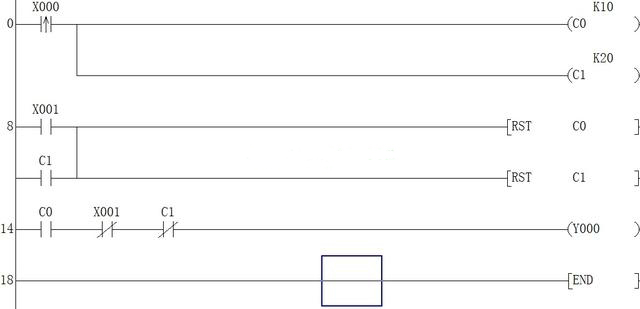

梯形圖



三菱plc基本指令編程


累計按鈕通斷次數梯形圖


執行過程當


SB按下一次時，X0上升沿輸入有效，C0與C1同時開始計數，當C0計數到10 時，Y0輸出為ON，指示燈亮。繼續按下SB時，C1繼續計數，當C1計數到20時，C1常閉觸點斷開Y0復位，同時C1的常開觸點動作，使C0和C1計數清零，與按下X1時產生的效果相同。


越是基礎的東西，越要掌握扎實。


以上就是三菱plc編程-累計按鈕通斷次數的梯形圖程序的全部內容了。
